Монтаж системы видеонаблюдения часто требует индивидуального подхода, особенно когда речь идет о прокладке кабелей. Умение самостоятельно обжать витую пару — ключевой навык, который сэкономит ваше время и деньги. Этот процесс не так сложен, как кажется, но требует аккуратности и понимания основ.
Для передачи данных и питания в современных IP-камерах чаще всего используется кабель UTP (неэкранированная витая пара) категории 5e и выше. Для обжима вам понадобится сам кабель, коннекторы RJ-45, обжимной инструмент (кримпер) и стриппер для зачистки изоляции. Если стриппера нет, его с успехом заменит острый канцелярский нож.
Перед началом работ важно определиться, будете ли вы использовать технологию PoE (питание через Ethernet). От этого зависит схема обжима. Для PoE применяется стандарт T568B, который задействует все 4 пары проводов. Это наиболее распространенный и рекомендуемый вариант.
Пошаговая инструкция по обжиму
-
Зачистка кабеля. Аккуратно снимите примерно 2-3 см внешней изоляции, стараясь не повредить жилы. Раскрутите пары и расположите проводки в строгой последовательности, соответствующей схеме T568B: Бело-оранжевый, Оранжевый, Бело-зеленый, Синий, Бело-синий, Зеленый, Бело-коричневый, Коричневый.
-
Подготовка жил. Выровняйте проводки и ровно обрежьте их концы так, чтобы длина составила около 1-1,5 см.
-
Вставка в коннектор. Держа коннектор RJ-45 защелкой вниз, аккуратно вставьте до упора все проводки. Убедитесь, что каждый из них дошел до конца канала и порядок цветов не нарушен.
-

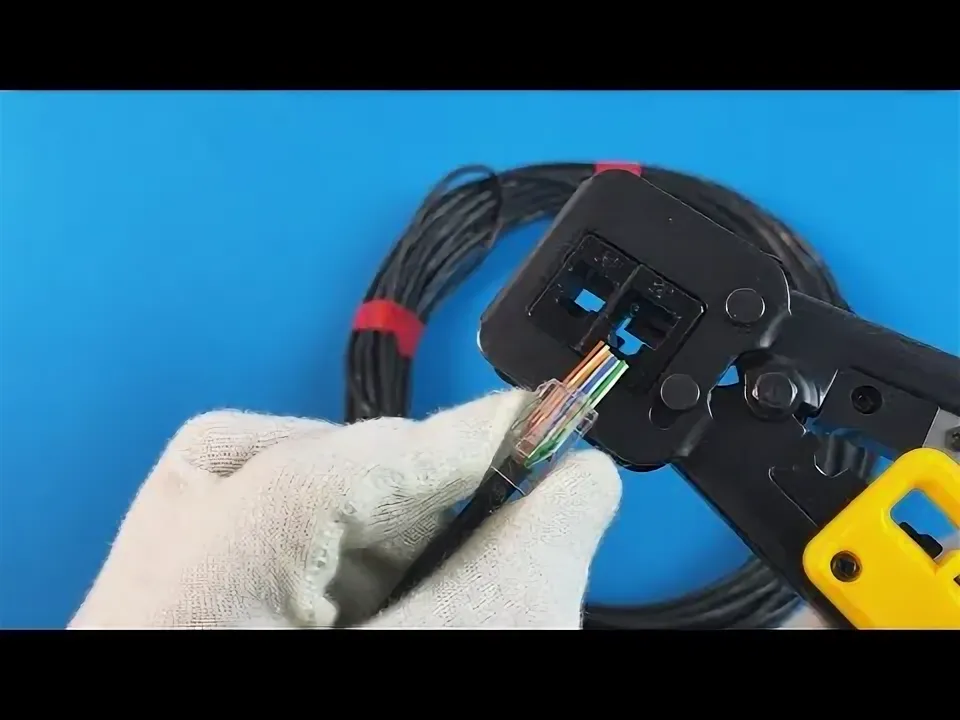

Обжим. Поместите коннектор с кабелем в разъем кримпера и плотно сожмите рукоятки до характерного щелчка. Контакты должны надежно прорезать изоляцию жил.
После обжима обязательно проверьте надежность соединения, слегка потянув за кабель. Качественные материалы напрямую влияют на результат, поэтому даже самая низкая цена на кабель для видеонаблюдения не должна быть главным критерием выбора — экономия может привести к потере сигнала или невозможности подать питание по PoE.
После успешного обжима логичным следующим шагом будет монтаж и подключение устройства. Чтобы разобраться в этом процессе, рекомендуем прочитать наше следующее руководство «Как подключить кабель к камере видеонаблюдения?». В нем вы найдете информацию по коммутации оборудования и настройке системы для ее стабильной работы.
